PXK 系列正压型防爆配电柜 | |
所属分类: 产品中心 | |
打印当前页 | |
放入收藏夹 | |
【上一条】·BXK 系列防爆控制箱【下一条】·BK □□系列防爆空调 | |
产品参数: | |

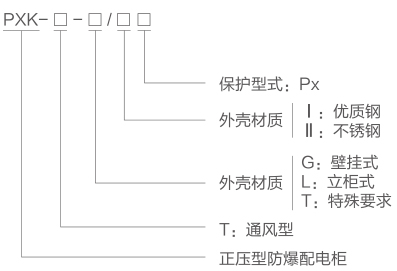

产品特性 ◆外壳采用优质钢板或不锈钢密封焊接而成,结构紧凑,外形美观; ◆主腔体为正压腔,内装用户所需的电器元件和检压传感系统,布气系统及气压调节系统等;副腔体为隔爆腔,内装自控换气系统、电源切 换系统、报警系统、压力显示系统等; ◆防爆原理:采用介质隔离点燃源,即:把用户所需的电器元件装在一个充满正压力且洁净介质的外壳内,使外部环境中易燃易爆的气体混 合物质无法接触到电器元件在正常工作时所产生的电火花或危险温度,从而达到防爆的目的; ◆通风型正压柜,不间断连续供风,正压腔内电器元件的工作热量可随时带走,具有良好的散热功能; ◆设置换气连锁,产品投运前,只有经过正压腔内换气并达到规定的时间和换气量后,确保腔内清除易燃易爆气体,才能得电并开始检测正 压腔气压,当正压腔内气压达到规定要求时,隔爆腔电源切换系统才能向正压腔送电,确保产品在运行时, 正压腔内电器元件已被洁净介质有效隔离; ◆隔爆腔自控系统不间断监控并显示正压腔压力参数,正压腔内设定工作压力为 100Pa ≤ P ≤ 800Pa,当气压高压 800Pa 时,自控系 统自动关闭进气或开启排气阀,调整内部气压,确保产品不受高压冲击而变形损坏;当气压低于 100Pa 时;自控系统报警;开启进气阀, 自动补气,补气成功后自动恢复正常,当补气失败时,自控系统继续报警,内部气压降至 60Pa 时,系统自动断电(可按用户要求设置); ◆用户提供气源时,必须为洁净空气或惰性气体,气源压力为 0.2~0.8MPa; ◆外形及安装多样化,并可按用户要求特别制作,钢管或电缆布线均可; ◆执行标准:GB 3836.1~5。 环境用途 ◆ 1 区、2 区及 20 区、21 区、22 区危险场所; ◆Ⅱ A、Ⅱ B、Ⅱ C 类 T4 及以下组别爆炸性气体环境及可燃性粉尘环境; ◆广泛应用于石油、化工、军工、码头等危险场所。 定货须知 ◆定货时请详细注明变频调速箱的型号名称、进出线口规格及数量等; ◆如有其它特殊要求,并另行注明。 型号含义 技术参数 ◆额定电压:AC220V/380V;
◆防爆标志:Expxde[ib] ib Ⅱ BT4Gb、Expxde[ib] ib Ⅱ CT4Gb
◆主腔室内工作正压值:100-400Pa
◆气源压力:0.2MPa-0.8MPa
◆保护气体最小换气流量:6m 3 /h
◆最小换气时间:30min
◆防护等级:IP65

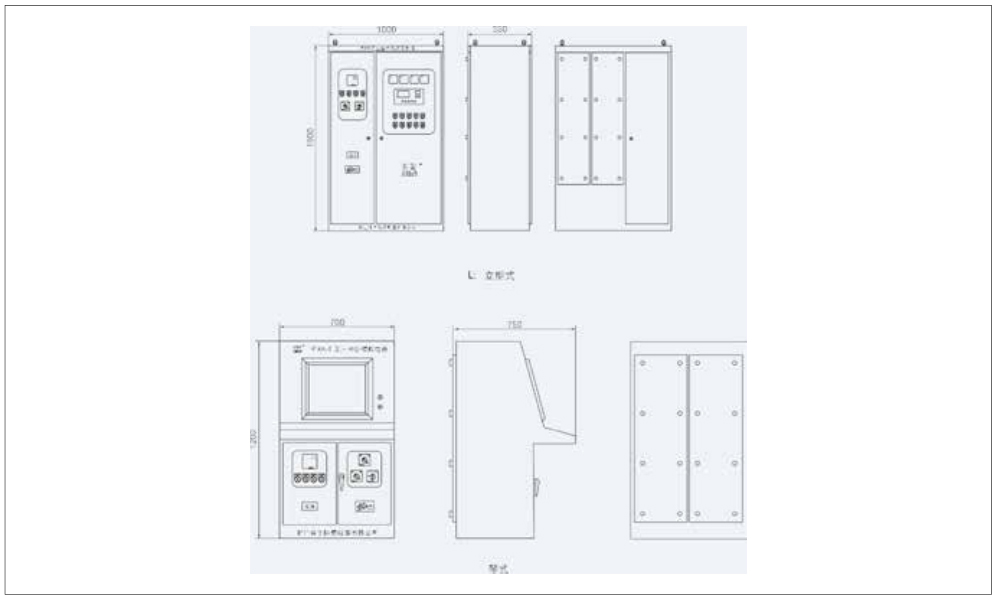

外型图示及安装
|
